干式变压器器型号标识含义表示什么

干式变压器型号标识的含义丰富多样，它涵盖了变压器的诸多关键特性和参数。以下是对干式变压器型号标识含义的详细解析：

一、基本构成

干式变压器型号通常由前缀、中缀和后缀组成，各部分分别代表不同的含义：

• ‌前缀‌：表示变压器的类型或特殊用途。例如，“S”代表三相变压器，“D”代表单相变压器，“T”可能表示特定类型的干式变压器。
• ‌中缀‌：用于描述变压器的主要参数，如额定容量、电压等级等。例如，“1600KVA”表示变压器的额定容量为1600千伏安，“10KV/0.4KV”分别表示一次额定电压和二次额定电压。
• ‌后缀‌：表示变压器的特殊功能或结构特点。例如，某些型号可能带有“F”表示防火功能，或“Z”表示有载调压等。

二、具体字母含义

• ‌S‌：表示三相变压器。如果前缀为“D”，则表示单相变压器。
• ‌C‌：表示变压器绕组为树脂浇注成型固体，即干式变压器。
• ‌B‌：通常表示箔式绕组。如果替换为“R”，则表示缠绕式绕组；如果为“L”，则表示铝绕组；如果为“Z”，则可能表示有载调压（铜绕组通常不特别标记）。
• ‌数字‌：如“10”在某些型号中可能表示设计序号或技术序号。而紧跟在“S”或“D”后面的数字（如“1600”在“SCB10-1600KVA/10KV/0.4KV”中）则表示变压器的额定容量。

三、其他常见标识

• ‌电压等级‌：如“10KV”和“0.4KV”分别表示变压器的一次额定电压和二次额定电压。这些值对于确定变压器的适用范围至关重要。
• ‌特殊用途或结构‌：如“M”可能表示密封式，“C”在某些上下文中可能表示串联用或特定类型的铁芯结构等。这些标识提供了关于变压器特殊用途或结构的额外信息。

四、示例解析

以型号为“SCB10-1600KVA/10KV/0.4KV”的干式变压器为例：

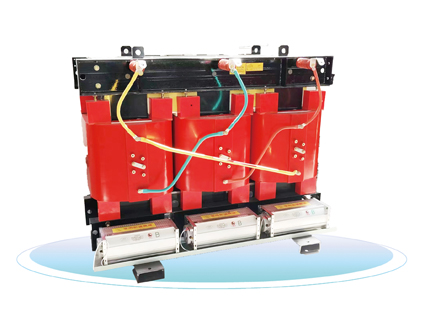

• “SCB”表示三相固体成型（环氧浇注）干式变压器。
• “10”为设计序号或技术序号。
• “1600KVA”表示额定容量为1600千伏安。
• “10KV”为一次额定电压。
• “0.4KV”为二次额定电压。

综上所述，干式变压器型号标识是一个复杂而精细的系统，它涵盖了变压器的诸多关键信息和特性。通过仔细解读这些标识，我们可以更好地了解变压器的性能和应用范围。
